Samanburðartöflu yfir kapalbakkategundir og algeng mistök og forvarnir í verkefnum verkefna.

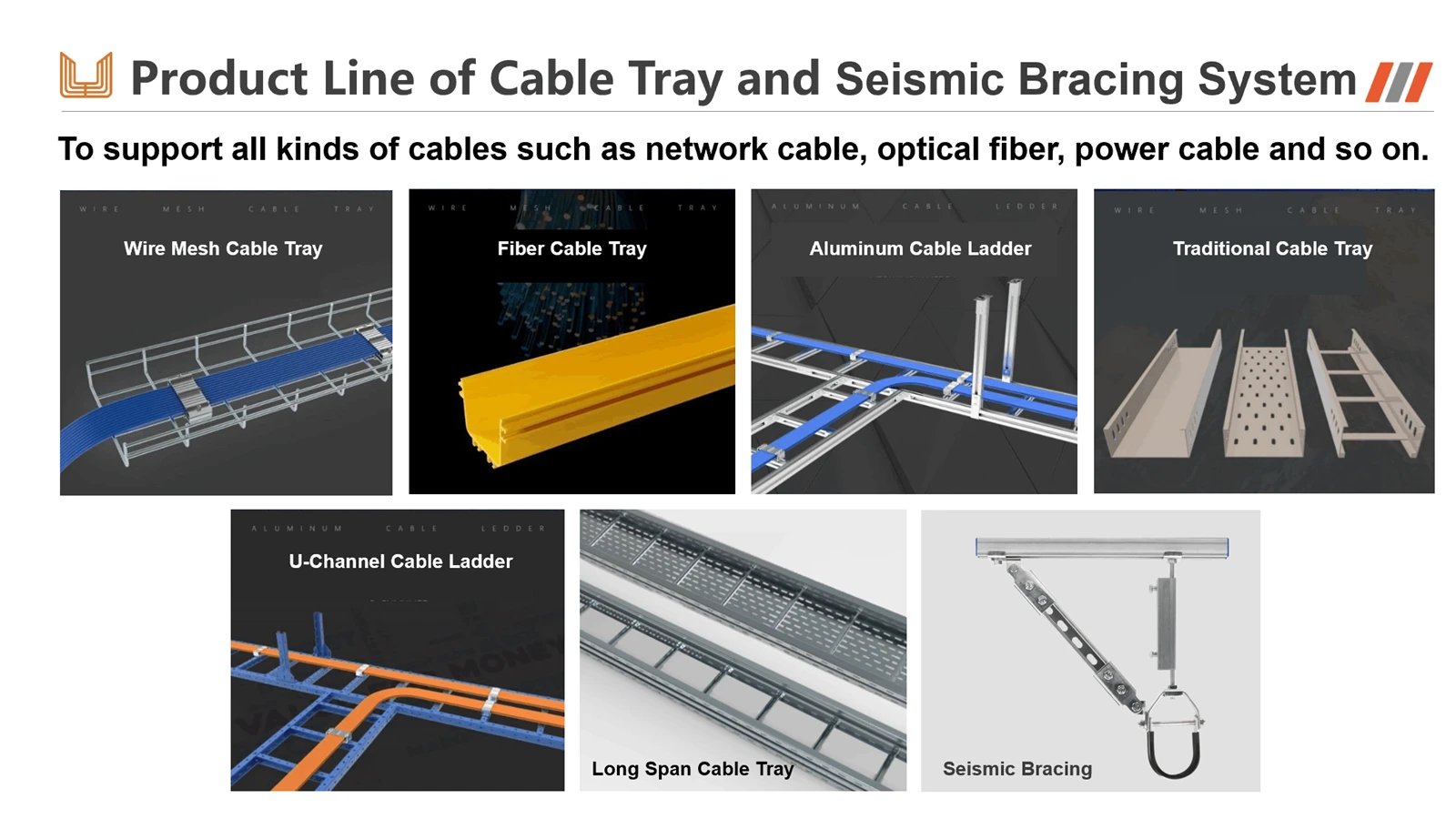

1. Samanburðartöflu yfir gerð kapalbakka

Þetta töflu hjálpar þér að velja fljótt viðeigandi snúruskútu sem byggist á sérstökum verkefnisþörfum svo sem hitaleiðni, álagsgetu, umhverfi og snúru gerð.

导出到 Google 表格

2.. Algeng mistök og forvarnir um uppsetningu kapalbakka

Þessi listi varpar ljósi á tíð mál sem finnast við eftirlit og staðfestingu á vefnum og hjálpar þér að bæta gæði og öryggi verkefnisins með því að taka á þeim fyrirbyggjandi.

Mistök 1: Rangt eða óhóflegt stuðningsbil

Afleiðing:Bakkinn lætur á milli stuðnings og fer yfir sveigjumörk hans. Með tímanum getur þetta leitt til burðarþreytu og bilunar.

Forvarnir:

Fylgdu stranglega álagi framleiðanda samanborið við Span forskriftarmynd þegar þú hannar og setur stuðning.

Bættu alltaf við auka stuðningi innan 30-60 cm (1-2 fet) frá hvaða mátun sem er, svo sem olnbogar, teig eða krossar.

Gakktu úr skugga um að allir stuðlar séu settir upp á sama plani til að koma í veg fyrir snúningsálag á bakkakerfinu.

Mistök 2: Vantar eða óviðeigandi uppsettir tengingarstökkarar

Afleiðing:Rafmagns samfellu bakkakerfisins er brotin og gerir öryggisgrundvöllinn árangurslausan. Meðan á bilunarástandi stendur getur bakkinn orðið orkugjafi við hættulega spennu í stað þess að stjórna straumnum á öruggan hátt.

Forvarnir:

Tilgreindu í uppsetningargögnum að „tengihoppara er krafist alls ekki - soðinna tengi.“

Meðan á skoðun stendur skaltu sannreyna ekki aðeins nærveru stökkvaranna heldur einnig að snertiflötunum hafi verið hreinsað af málningu og að boltar séu hertir á öruggan hátt.

Notaðu lágt - viðnám ohmmeter til að mæla viðnám milli tveggja fjarlægra punkta bakkakerfisins; Gildið ætti að vera nálægt núlli.

Mistök 3: Klippa brúnir eftir ómeðhöndlaðar á eftir á - Síða tilbúningur

Afleiðing:Fyrir galvaniseraða stálbakka afhjúpar skurður hrátt stál og eyðileggur hlífðar sinklagið. Þessi óvarða brún verður upphafspunktur ryðs og tæringar, sem getur breiðst út og dregið verulega úr þjónustulífi bakkans.

Forvarnir:

Krefjast þess að verktakinn beiti að minnsta kosti tveimur yfirhafnum af sink - ríkri málningu (kalt galvaniserandi úða) á alla reit - skera eða boraða yfirborð.

Skoðaðu sérstaklega alla niðurskurð, göt og breytingar fyrir rétta andstæðingur - tæringarmeðferð við gæðaeftirlit.

Mistök 4: Notaðu óviðeigandi festingar og festingar

Afleiðing:

Efni misræmi:Að nota kolefnisstálbolta á ryðfríu stáli bakka mun valda tæringu galvanísks.

Ófullnægjandi styrkur:Með því að nota staðlaða - stigs bolta þar sem háir - styrkur festingar eru tilgreindir getur það haft í för með sér burðarvirki tenginga.

Forvarnir:

Umboð að allir spliceplötur, boltar, hnetur og innréttingar fái af upprunalegum bakkaframleiðandanum eða vera af sama efni og bekk og bakkinn sjálfur.

Staðfestu efnisvottorð fyrir festingar og fylgihluti meðan á efninu tekur við skoðuninni.

Mistök 5: Óskipulagð og samtvinnuð snúru lagning

Afleiðing:

Truflun merkja (Crosstalk) á sér stað þegar orku- og gagnasnúrur eru keyrðir í náinni, samsíða nálægð.

Léleg hitaleiðni dregur úr styrkleika (núverandi - burðargeta) aflstrengja.

Framtíðarviðhald, fjarlæging eða viðbót snúrna verður afar erfitt.

Forvarnir:

Þróa skýra leiðaráætlun fyrir snúru áður en uppsetning hefst.

Notaðu snúru klötur til að búnt rafmagnssnúrur og kapalbönd til að raða snyrtilegum stjórnstrengjum í lögum eða skipulögðum hópum.

Framfylgja „botn - upp, lag - eftir - lag“ uppsetningarstörf til að viðhalda skipulegu fyrirkomulagi allan keyrsluna.
